Радіоприймач BetaFPV SuperX ELRS Gemini Xross з підтримкою 2.4 + 915/868 МГц – використовує технологію ExpressLRS Gemini, яка забезпечує справжнє рознесення (true diversity), одночасно передаючи та приймаючи сигнали на частотах 2.4 ГГц та/або 900 МГц. Ця система з двома незалежними трактами передачі/прийому гарантує стабільну якість зв’язку навіть у складних умовах, таких як міські зони чи гоночні траси. Приймач доступний у двох версіях: SuperX Nano з двома чіпами LR1121 для одночасної роботи на обох частотах (900 МГц + 2.4 ГГц GemX) та SuperX Mono з одним чіпом і можливістю перемикання між частотами для мікро-збірок.

Особливості:

Переваги:

Застосування:

SuperX ELRS Gemini Xross Receiver

Працює на RF-чіпах Semtech LR1121 та мікроконтролері Espressif ESP32‑C3. SuperX — перший у BETAFPV приймач Gemini Xross, який одночасно працює в діапазонах 900 МГц  (868/915 МГц) та 2.4 ГГц через LoRa і швидкі режими FSK з частотою пакетів до 1000 Гц. Перетинайте ворота трас і долайте великі відстані з надійним сигналом там, де інші лінки підводять. Обирайте двохдіапазонну SuperX Nano або гнучку SuperX Mono для точного налаштування у будь‑якому сценарії польоту.

Ключові моменти

Технічні характеристики

Діаграма

SuperX Nano — діаграма приймача:

SuperX Mono — діаграма приймача:

Gemini

ExpressLRS Gemini революціонізує RC‑зв’язок, використовуючи справжній апаратний диверситет для одночасної трансмісії на 2.4 ГГц та/або 900 МГц. На відміну від звичайних систем, Gemini застосовує дві незалежні передавально‑приймальні лінії, що забезпечує кращу якість зв’язку (LQ) у складних умовах — на гоночних трасах або в міських зонах.

Gemini має три режими: 900МГц M Gemini, 2.4 ГГц Gemini та 900 МГц+2.4 ГГц Gemini Xrossband (GemX). У режимі GemX поєднуються низька затримка 2.4 ГГц і далекобійність 900 МГц в одному безшовному каналі.

Примітка: режим GemX вимагає двохдіапазонного передавача (TX).

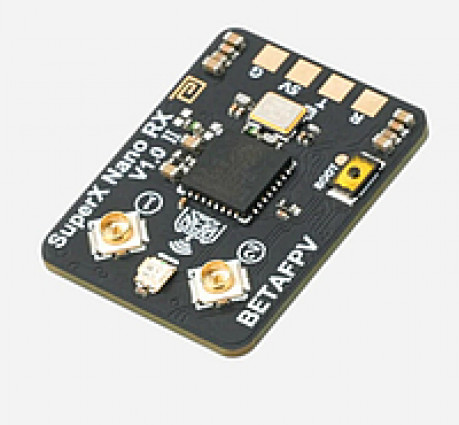

SuperX Nano: 900 МГц + 2.4 ГГц (двохдіапазонний)

SuperX Nano з подвійними LR1121 від Semtech забезпечує три режими: 900 МГц Gemini (краще проникнення і дальність), 2.4 ГГц Gemini (ультранизька затримка) та 900 МГц+2.4 ГГц GemX (одночасна робота обох діапазонів). У комплекті йдуть дві двохдіапазонні T‑антени, а обробка диверситету гарантує стабільний прийом у складних RF‑умовах. Підходить для змагань, далеких польотів і професійної аерозйомки.

SuperX Mono: перемикання діапазонів

Компактний і легкий SuperX Mono використовує один LR1121 з двохдіапазонною антеною, що дозволяє плавно перемикатися між 900 МГц та 2.4 ГГц. Це економічне рішення підтримує частоту пакетів до 1000 Гц у режимі FSK і підходить для мікро‑зборок та пілотів із обмеженим бюджетом.

Сумісність із TX

SuperX vs. SuperD vs. Nano

Приймачі BETAFPV ExpressLRS

Правильний вибір приймача критично важливий для оптимальної FPV‑продуктивності. Лінійка ExpressLRS від BETAFPV пропонує рішення для будь‑якого пілота: ELRS Lite, Micro, Nano, SuperP, SuperD та найновіший SuperX. Від гонок whoop до кінематографії на великі відстані — ми проєктуємо низьколатентні та стійкі до перешкод канали.

Налаштування

Приймач SuperX зараз підтримує протоколи CRSF / SBUS / SUMD. Нижче приклад підключення та налаштування для CRSF з контролером польоту у Betaflight.

Схема підключення:

Конфігурація контактів роз’єму JST SH:

Примітка: Betaflight та ExpressLRS використовують різні порядки контактів для JST SH. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Перевірте порядок перед підключенням проводів.

Підключіть контролер польоту до Betaflight Configurator для базової конфігурації. У вкладці “Ports” увімкніть потрібний UART (наприклад, UART1) як Serial Rx.

У вкладці “Configuration” встановіть Receiver Mode → Serial (via UART), а Serial Receiver Provider → CRSF.

Прив’язка (Bind)

SuperX за замовчуванням використовує протокол ExpressLRS V3.x без попередньо встановленої фрази прив’язки. Переконайтеся, що модуль TX також працює на ExpressLRS V3.x або новішій версії і не має фрази прив’язки.

Примітки:

Дізнатися більше про ExpressLRS

ExpressLRS — проект з відкритим кодом для RC‑зв’язку. Проект доступний на GitHub, а також є активні обговорення в офіційних групах.

Файли:

Комплектація:

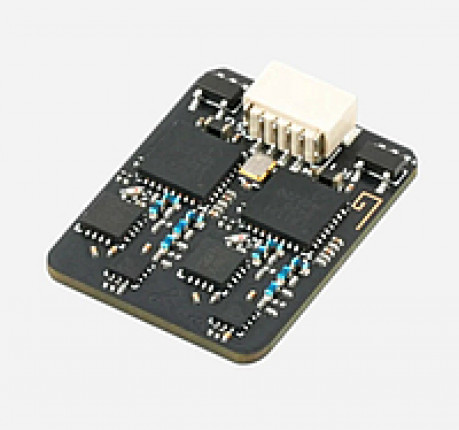

Товар: SuperX ELRS Gemini Xross Receiver — Nano

• • Побудований на RF-чіпах Semtech LR1121 та MCU Espressif ESP32-C3.
  • Підтримка протоколів CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink.
  • Режими модуляції LoRa та FSK з частотою пакетів до 1000 Гц.
  • Підтримка режимів 900 МГц Gemini, 2.4 ГГц Gemini, та 900 МГц + 2.4 ГГц GemX.
  • Версія Nano має подвійний чіп (Dual LR1121) та режим рознесення (Diversity).
  • Версія Mono має один чіп (Single LR1121) та режим перемикання частот (Band-switching).
  • Виняткова надійність: Технологія Gemini Xrossband забезпечує стійкий сигнал у середовищах з радіоперешкодами.
  • Низька затримка: Режим FSK та підтримка 2.4 ГГц забезпечують наднизьку затримку, що критично важливо для гонок.
  • Дальній радіус дії: Частоти 900 МГц ідеально підходять для польотів на великі відстані.
  • Гнучкість: Можливість вибору між версіями Mono та Nano дозволяє підібрати приймач для будь-якого типу дрона.
  • SuperX Nano: Для дронів від 5” та більше (фрістайл, фотозйомка, далекі польоти).
  • SuperX Mono: Для мікро-збірок та дронів 2”-5” (гонки, фрістайл, далекі польоти).
  • RF-чіпи Semtech LR1121 + Espressif ESP32‑C3
  • LoRa та швидкі режими FSK з частотою пакетів до 1000 Гц
  • Підтримує 900 МГц Gemini, 2.4 ГГц Gemini, 900 МГц + 2.4 ГГц GemX
  • SuperX Nano: двохдіапазонна робота для середовищ із RF‑перешкодами
  • SuperX Mono: перемикання діапазонів для мікро‑зборок
  • Сумісність із модулями Micro / Micro V2 / Nano V2 / SuperG TX
  • Компактний і легкий
  1. Увімкніть і вимкніть живлення приймача 3 рази з інтервалом 1 секунда, або натисніть і утримуйте кнопку BOOT 2 секунди, щоб увійти в режим прив’язки.
  2. RGB‑індикатор блимає помаранчевим двічі — приймач у режимі прив’язки.
  3. Налаштуйте пульт або модуль передавача для прив’язки. Якщо RGB‑індикатор світиться постійно — прив’язка виконана.
  • Після першої успішної прив’язки приймач запам’ятовує фразу та пристрій — подальші перезавантаження будуть автоматично підключатися без повторної прив’язки.
  • Якщо ви перепрошили SuperX і встановили фразу прив’язки вручну, ви не зможете прив’язати його описаним вище способом. Встановіть ту саму фразу на модулі TX, щоб автоматично прив’язати пристрої.
  • Рекомендується розміщувати антени якомога далі одна від одної для кращого прийому.
  • Керівництво користувача — BETAFPV SuperX ELRS Gemini Xross Receiver
  • Прошивки для SuperX ELRS Gemini Xross Receiver
  • Інструкції: як прошити SuperX через Passthrough або Wi‑Fi
  • 1 × SuperX Nano приймач

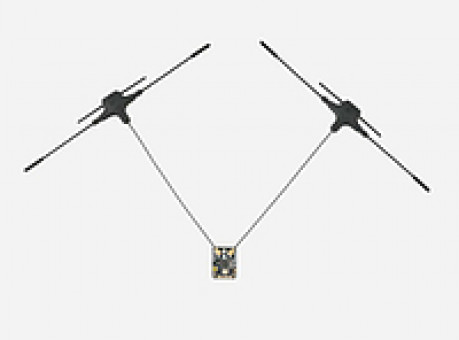

  • 2 × двохдіапазонні T‑антени
  • 1 × SH1.0 роз’єм (подвійний, двосторонній)
  • 2 × термоусадочні трубки
  • 1 × інструкція користувача
